Структура

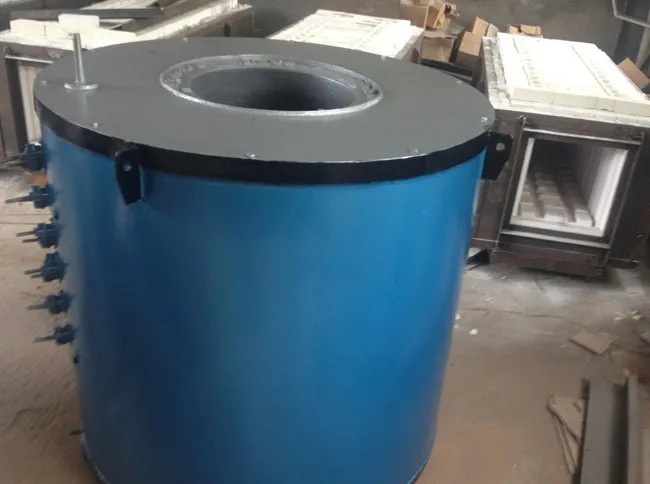

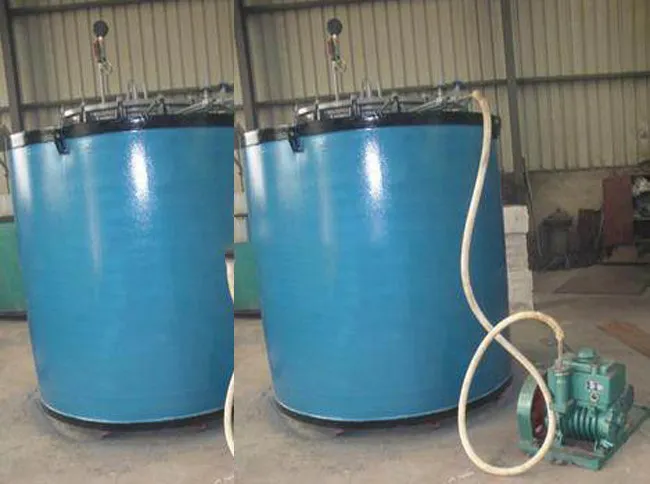

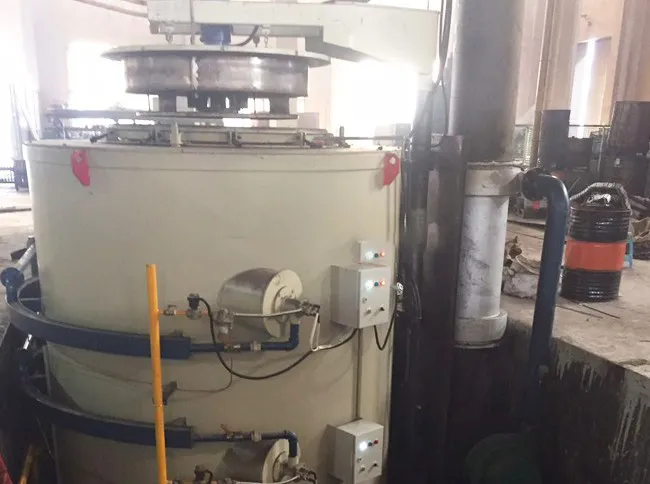

Печь для науглероживания состоит из корпуса печи, футеровки печи, механизма подъема и опускания крышки, вентилятора для уплотнения печи, муфельного бака, нагревательного элемента и системы электрического управления. Корпус печи сварен из листовой и сортовой стали. Футеровка печи представляет собой энергосберегающую композитную структуру из высокопрочного легкого энергосберегающего огнеупорного кирпича плотностью 0,6 г/см3, силикатных волокон алюминия, кизельгура, теплосохраняющего кирпича и асбестовых плит.

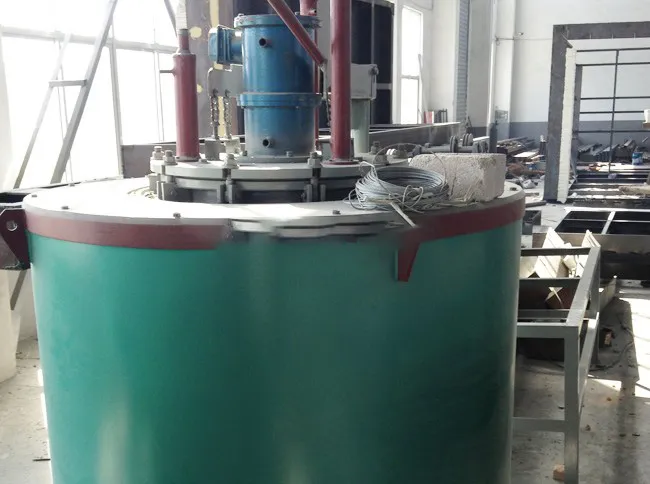

Механизм подъема крышки состоит из двигателя, шестеренчатого насоса и других компонентов. Когда крышка открыта, достаточно нажать кнопку на пульте управления, и крышка поднимается со скоростью от 30 до 70 мм/с. В подъемном валу установлены два путевых выключателя, когда крышка поднимается, нижний путевой выключатель автоматически отключает питание главной цепи шкафа управления науглероживающей печи, так что нагревательный элемент отключается и перестает работать, верхний путевой выключатель ограничивает высоту подъемного вала, чтобы предотвратить подъемный вал от слишком высокого подъема и отключения.

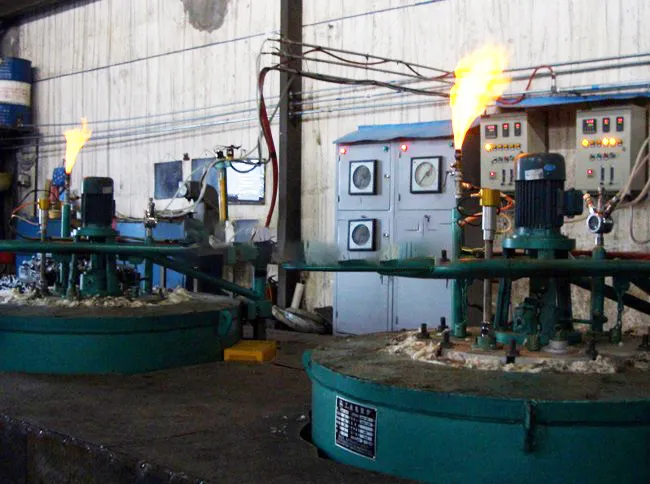

Уплотнительный вентилятор печи установлен на крышке для перемешивания атмосферы в муфельном резервуаре и придания однородности составу, а температура в печи стремится к равномерной. В крышке печи также установлены три технологические трубки, ведущие в муфельный бак печной камеры: кожух верхнего конца установки трех капельниц из нержавеющей стали, три капельницы для капельного увлажнения печи метанолом, керосином или другими органическими жидкостями, различные жидкости могут быть настроены, кожух на аммиак отверстия могут быть использованы в печи аммиака для углерода, азота совместного проникновения углерода и азота для использования (азот не проникновения азота может быть закрыт в рот этой трубы); кожух для пробоотборной трубки, кожух верхнего из соединителей трубки может быть соединен с «N», «N» и «N», «N» и «N», «N» и «N». Кожух для пробоотборной трубки, кожух верхней части соединительной трубки может быть соединен со «U» стеклянной трубкой манометра, используемой для контроля муфельного бака топочной камеры, роль которого заключается в поддержании давления в печи для обеспечения нормального процесса науглероживания или совместной диффузии углерода и азота, который изготавливается из жаропрочной стали (литье).

Нагревательный элемент с помощью проволоки из электрического сплава сматывается в спираль, устанавливается в футеровке печи на стене, и через вывод выводится из печи, температура науглероживающей печи путем вставки термопары в камеру печи, через компенсационный провод будет отправлен сигнал на шкаф автоматического контроля температуры, шкаф контроля температуры автоматически контролирует, регулирует и регистрирует температуру нагрева печи. Печь для науглероживания оснащена охлаждающей бочкой (опция), которая используется для хранения обработанных деталей, на крышке бочки имеется паз для уплотнения песка.

Технические характеристики

I. Подготовительные работы перед запуском печи

1、Удалите сажу в баке печи и проверьте уплотнительную прокладку.

2、 Проверьте циркуляционный вентилятор и двигатель, добавьте смазку в подшипники и пропустите воду в водяную рубашку охлаждения.

3、 Проверьте положение термопары и механизм подъема давления масла.

4、 Проверить титратор, метанол и керосин.

II, открытые процедуры эксплуатации печи

1、Закрыть выключатель питания.

2、Настроить автоматическое устройство управления приборами в норме, прежде чем позволить мощности для нагрева.

3、После разогрева, запустить вентилятор.

4、Температура печи поднимается до 850 ℃, начинает капать керосин (или метанол).

5、После того, как температура печи достигнет требуемой температуры, отключите питание печи и вентилятора перед загрузкой заготовки. Затем закройте дверцу печи, включите вентилятор и электропитание печи и работайте в соответствии с диапазоном.

6, после того как заготовка выйдет из печи, закройте крышку, продолжите работу нетронутого вентилятора, отключите питание проволоки сопротивления печи, капните небольшое количество керосина.

7, температура печи снижается до 850 ℃, прекратите капать керосин.

8, температура печи снижается до 600 ℃, остановите вентилятор, отключите выключатель питания.
