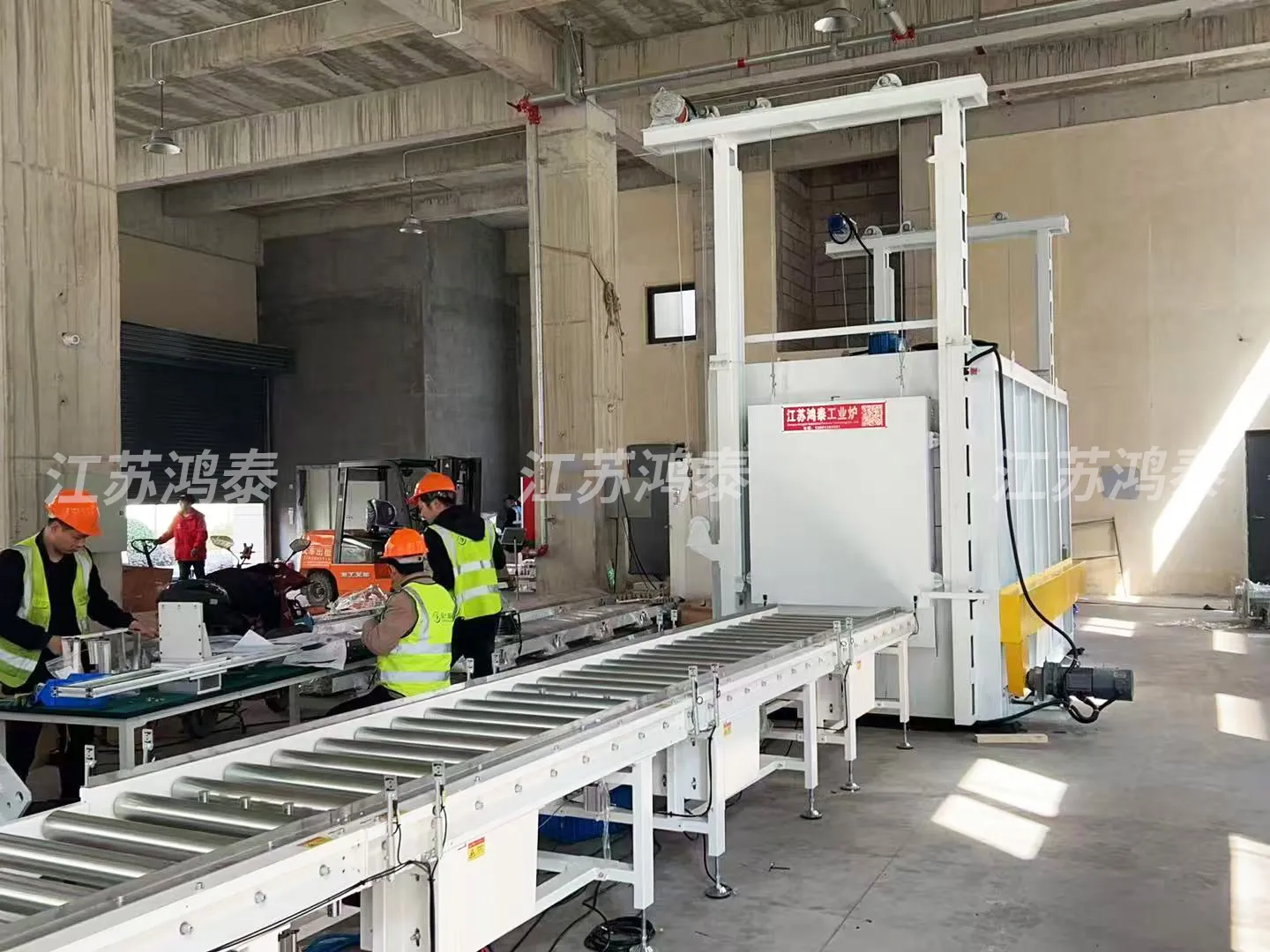

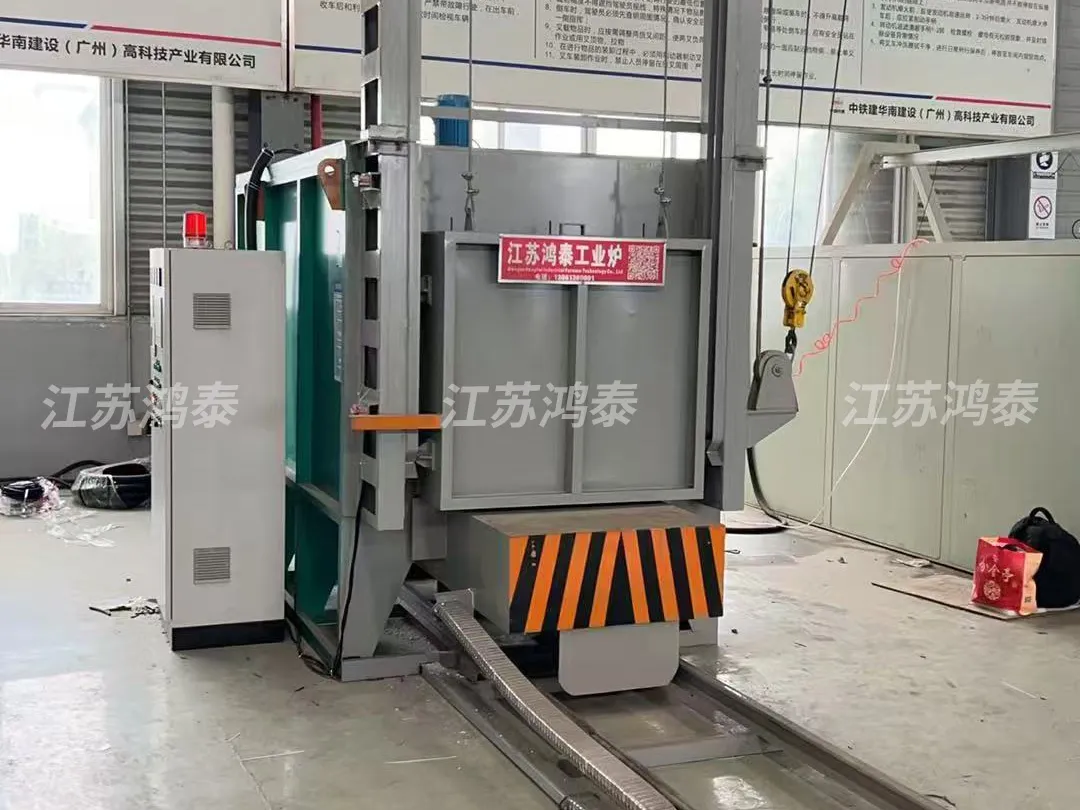

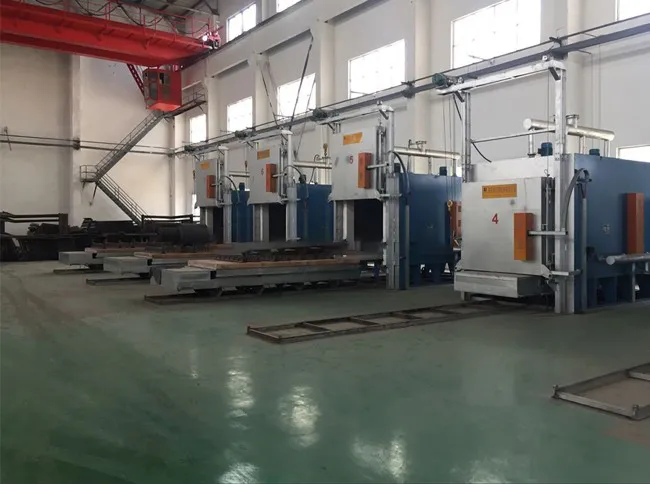

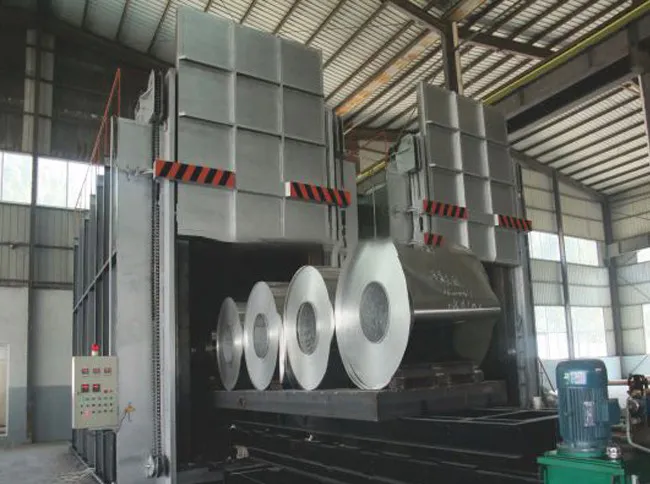

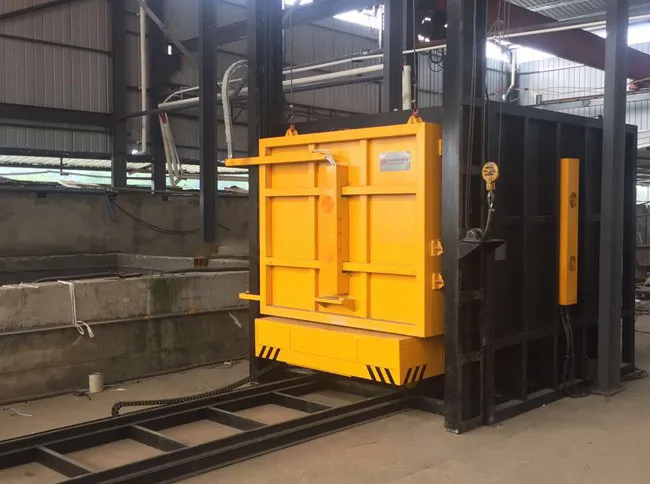

Печь для отжига типа Bogie: это стандартная энергосберегающая печь циклического действия, супер энергосберегающая структура, использующая цельноволокнистую мембранную структуру печи, экономия электроэнергии 30%.

Использование комбинированной высокоглиноземистой керамической гвоздевой группы, объединенной в анти-уплотнительный кирпич, белую уплотнительную тележку и дверь печи, интегрированный рельс, не хочет даже основываться на классе, размещенном на ровной земле и может быть использован.

Применение:

Используется для литья высокохромистой, высокомарганцевой стали, ковкого чугуна, валков, стальных шаров, 45 стали, нержавеющей стали и других закалки, отжига, старения, и различных механических частей для термообработки.

Технический объем обучения:

(1) Номинальная мощность: в соответствии с объемом печи

(2) Номинальное напряжение: 380 В

(3) Количество фаз: 3p

(4) Частота: 50HZ

(5) Высокая рабочая температура: 1200 (

(6) Количество зон нагрева

(7) Равномерность температуры печи: 5 ± 10 °С

(8) Время нагрева пустой печи: с2

(9) Потери в пустой печи: s15 процентов

(10) Размер эффективной рабочей зоны

(11) Точность регулирования температуры: ≤ 2 ℃

(12) Режим регулирования температуры: ПИД-регулирование

Структура Введение:

(1) Корпус печи сцепки и сцепка могут быть взвешены и перемещены для формирования

(2) Корпус печи и тележка сварены со стальной пластиной и стальной секции

(3) Нагревательный элемент изготовлен из высокопрочного сплава 0Cr27AL7Mo2 из резистивной ленты Shougang, которая расположена в двери печи, боковой стенке печи, задней стенке печи и тележке.

(4) Футеровка печи изготовлена из высокоглиноземистого хлопка, который обладает сильной высокотемпературной устойчивостью и хорошо сохраняет тепло, и не может быть заменен обычным хлопковым волокном. Несущая часть тяжелой огнеупорной кирпичной кладки для повышения структурной прочности футеровки печи, для того, чтобы обеспечить, что нижняя часть бункера температура теплопередачи не очень высока, кукольный изоляционный слой из алюмосиликатного огнеупорного волокна, кизельгура теплоизоляционные кирпичи композитной структуры, для того, чтобы улучшить теплосохранение производительности корпуса печи.

Основные технические характеристики

Эта электрическая печь в основном состоит из корпуса печи (включая дверь), футеровки печи, подъема двери, вагонетки печи, механизма привода вагонетки печи, электрического нагревательного устройства, системы контроля и регистрации температуры и других основных компонентов.

1、 Корпус печи

(1) Футеровка печи:

Футеровка печи изготовлена из полного алюмосиликатного огнеупорного волокнистого одеяла с отличными теплоизоляционными и теплосохраняющими характеристиками, которое после специальной обработки объединяется в большие плиты, а затем объединяется в футеровку печи.

Структура корпуса печи из огнеупорных полноволокнистых плит обладает отличными теплоизоляционными свойствами. Цельноволокнистая футеровка печи, вес которой составляет всего 1/30 от веса корпуса печи из огнеупорного кирпича, не только обладает отличными теплоизоляционными свойствами, но и по сравнению с аналогичными характеристиками кирпичного корпуса электрической катодной печи экономит 30% энергии или около того, нагрев происходит быстро. Этот вид футеровки печи также характеризуется простотой установки и коротким временем строительства.

(2) стальная конструкция: футеровка из полноволокнистой плиты висит на стальном каркасе, стальной каркас из секционной стали, стальной лист и другие сварные, легкие и надежные. В этой печи используется цельноволокнистая крупнопластинчатая структура футеровки печи, поэтому ее стальная конструкция намного легче, чем у традиционной печи из огнеупорного кирпича.

2、Электрическое нагревательное устройство

Принятие первого сказал Guiqian структуры, высокая эффективность излучения, усилить печь теплообмен борьбы, улучшить тепловую эффективность печи, и продлить срок службы электрического нагревательного элемента, электрический нагревательный элемент принимает 0Cr27AI7MO2 электрический солнечный пояс, использование форм обрабатывается в волновой структуре, сгруппированные висит в стене печи крепления (керамические дужки) на стене, установка, обслуживание очень удобно, длительный срок службы.

Тележка электрического нагревательного элемента со спиральной структурой из того же материала.

Тележка представляет собой платформу для перевозки заготовок и бега, а размер загрузочной плоскости этой тележки печи составляет:

(1) огнеупорный теплоизоляционный материал

Поверхность тележки представляет собой несущий слой с использованием тяжелых кирпичей для обеспечения прочности на сжатие. Теплоизоляционный слой разделен на две части, часть из диатомовых десяти кирпичей, вторая часть из легких вязких десяти кирпичей для обеспечения теплоизоляционного эффекта.

Периферия тележки плоская с проверенным качеством раннего наказания огнеупорных кирпичей, чтобы улучшить дно предела

(2) Стальная конструкция вагонетки печи

Рама изготовлена из стали и швеллеров, и ее жесткость гарантирует, что она не будет деформироваться при полной нагрузке. Нижняя часть тележки оснащена колесным устройством, использующим редуктор в качестве передаточного механизма. Вокруг рамы имеются стальные песчаные уплотнения. Две стороны тележки оснащены уплотнительными устройствами, соответствующими боковым уплотнениям.

(3) Цепное устройство:

Выступающие из печи оснащены двойным страховым предельным механизмом и дверью печи с запорным механизмом, чтобы обеспечить выбор работы, тележка выступает из гибкого, точного позиционирования.

(4) Пол печи:

Тележка в соответствии с типом давления устойчивых и высокотемпературных морских литья NN пол печи, чтобы нести над следующим куском использования. Для того, чтобы предотвратить окисленную кожу, полученную после нагрева T кусок крупного рогатого скота декламирует, чтобы обсудить зазор между плитой пола печи попадает в нагревательный элемент вокруг и вызывает повреждение нагревательного элемента, так что плита пола печи и корпус печи контакт с вставкой типа контакта.

4 дверца печи

(1) Структура дверцы печи:

Дверь печи состоит из стального каркаса, огнеупорного волокна в качестве теплоизоляционного и теплосохраняющего материала.

(2) Подъемная сила

Дверь печи использует электрический лифт, электрическая таль установлена над дверной рамой.

(3) Защита:

Дверца печи оснащена механизмом двойного страхового лимита вверх и вниз и цепным устройством с печным вагоном, печной вагон оснащен механизмом двойного страхового лимита внутрь и наружу. Дверь печи открыта, то есть автоматически отключается питание электрических нагревательных элементов, дверь печи закрыта, тележке не разрешается входить и выходить.
